Recharge des piles lithium avec le processus standard CC-CV

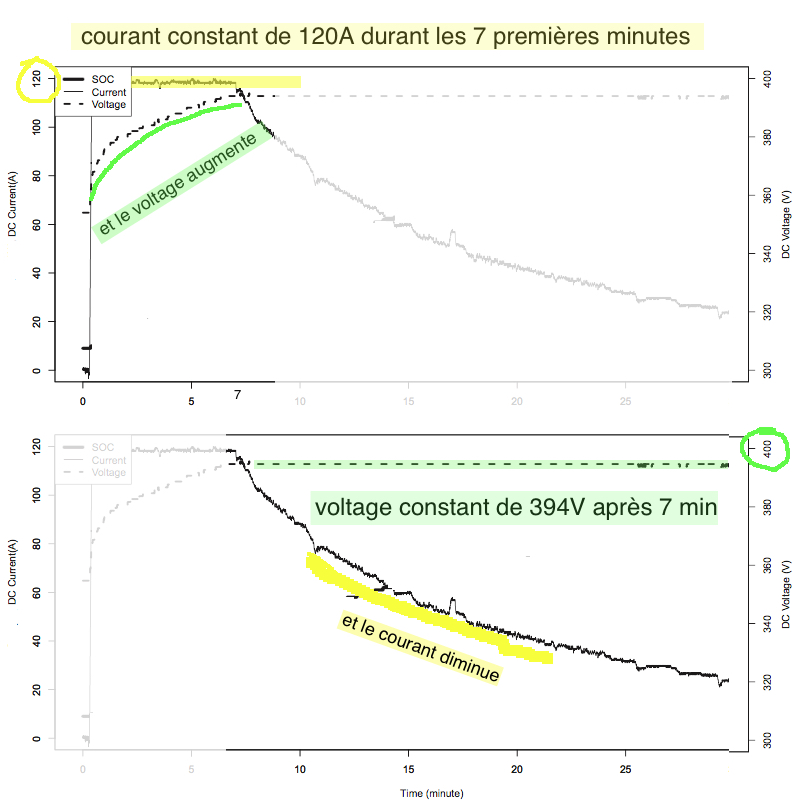

Pour convertir les puissances de ce graphique extrait de Rajagopalan et al. (2013)¹ en courants de recharge, il faut diviser la puissance par la tension maximale en charge des cellules de Lithium oxyde de manganèse, 96 x 4.1V (selon les spécifications du fabricant²

$<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="block"><semantics><mrow><mi>Pmax</mi><mo>=</mo><mn>51.3</mn><mi>kW</mi><mo>,</mo><mi>avec</mi><mi>Vmax</mi><mi>charge</mi><mo>=</mo><mn>4.1</mn><mi>v</mi><mi>et</mi><mn>96</mn><mi>cells</mi><mi>on</mi><mi>a</mi><mi>Imax</mi><mo>=</mo><mn>130</mn><mi>A</mi></mrow><annotation encoding="application/x-tex">Pmax = 51.3 kW, avec Vmax charge = 4.1v et 96 cells on a Imax= 130 A </annotation></semantics></math>$

Pour ceux qui préfèrent les formules, le temps $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>t</mi></mrow><annotation encoding="application/x-tex">t</annotation></semantics></math>$ en heure (pour la durée d’une charge ou d’une décharge) est donné par $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>t</mi><mo>=</mo><mfrac><mn>1</mn><mi>C</mi></mfrac></mrow><annotation encoding="application/x-tex"> t = \frac{1}{C} </annotation></semantics></math>$ où $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>C</mi></mrow><annotation encoding="application/x-tex">C</annotation></semantics></math>$ est le C-rate. Le courant est défini comme étant $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>I</mi><mo>=</mo><mfrac><mi>Q</mi><mi>t</mi></mfrac></mrow><annotation encoding="application/x-tex">I= \frac{Q}{t}</annotation></semantics></math>$ où $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>Q</mi></mrow><annotation encoding="application/x-tex">Q</annotation></semantics></math>$ est la capacité en Ahr, $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>t</mi></mrow><annotation encoding="application/x-tex">t</annotation></semantics></math>$ le temps en heure et $<math xmlns="http://www.w3.org/1998/Math/MathML" class="maruku-mathml" display="inline"><semantics><mrow><mi>I</mi></mrow><annotation encoding="application/x-tex">I</annotation></semantics></math>$ le courant en Amprère.

fig.6, dans “Fast Charging: An In-Depth Look at Market Penetration, Charging Characteristics, and Advanced Technologies”, Rajagopalan et al. (2013) archivé ↩
Cell, Module, and Pack for EV Applications, AESC ↩
